1、坡莫合金1J85簡介
1J85 合金作為典型的軟磁坡莫合金，在弱磁場下具有較高的初始磁導率μ0和超大磁導率μm以及較高的飽和磁感應強度 Bs和較低的矯頑力Hc，并且組織穩定、磁性能對外界干擾因素敏感程度低。該類合金主要用于交流弱磁場下工作的磁頭鐵芯、磁導體、磁屏蔽、錄音磁頭的外殼、磁芯片、傳感器等。
隨著航空工程和電子工業的不斷發展，對軟磁 合金，特別是高鎳軟磁合金質量要求也不斷提高。1J85 坡莫合金是一種具有較高的初始磁導率的高鎳軟磁合金，被廣泛應用于電子信息產業。

坡莫合金1J85化學成分

坡莫合金1J85熱處理工藝
( 1) 合金的化學成分對熱處理工藝有影響, 通過調整熱處理工藝, 可獲得較佳的磁性能。
( 2) 在 1200 ℃以內, 隨著退火溫度的提高, 有利于提高磁性能。
( 3) 當退火保溫時間小于 4h, 適當延長保溫時間, 有利于提高磁性能.退火溫度提高, 保溫時間可適當縮短。
( 4) 二步法工藝也是一種合理的工藝。
( 5) 綜合生產成本及上述分析, 省鋼研所生產的 1J85 合金的熱處理工藝為:隨爐升溫至1150 ℃, 保溫 4h, 然后緩冷至600 ℃, 以大于 500 ℃/h 的冷速急冷至300 ℃出爐。
關于坡莫合金1J85熔煉建議
(1) 冶煉過程中增加熔煉和精煉的時間，盡可能的使合金成分均勻化，針對不同的冶煉爐多總結統計合金收得率和夾雜帶入源及夾雜帶入量，做到針對每個爐子可用的合金成分控制方法。
(2) 合金冷軋薄帶在高溫(1300℃)下在氫氣氛中進行長時間退火處理，保溫后控制 冷速至300℃左右出爐空冷，控制冷卻速度?？梢栽黾痈邷赝嘶饡r間及采用 500℃ 二次中溫退火，然后快速冷卻的熱處理制度。使用時應避免沖擊、振動及其他力的作用。
(3) 采用合理的熔煉、精煉和熱處理工藝來控制合金的晶粒度和晶粒尺寸，如在熱處理中提高退火溫度、退火時延長保溫時間、采用二段連續退火等方式。
(4) 冶煉后期除了加入Si 和調整成分的合金之外還建議加入含 Ca 和 Ba 的合金，有利于夾雜物的聚集和上浮，上浮的夾雜物加以去除以增加合金的純凈度，聚集的夾雜物尺寸遠離 1μm 左右的磁疇壁尺寸，減少對磁疇壁的旋轉和移動的影響，從而增加磁性能。
2、坡莫合金1J50簡介
1J50軟磁合金是一種具有高磁導率、低剩磁和矯頑力的軟磁合金，其標準成分配方中，F(xiàn)e 和 Ni各占約50％。由于此類合金具有窄而陡的磁滯回線，在弱 磁場中具有很大磁導率和很小的矯頑力，因此其在變壓器、磁屏蔽、磁頭、航空航天控制儀表等領域有廣泛應用。此外，1J50合金的加工性能好，可制成各種形狀復雜、尺寸要求元件，因此其常被用作航天領域的磁元件。
1J50軟磁合金具有較高的飽和磁感應性強度和 較低的矯頑力，在鐵鎳系軟磁合金中，它具有較低的靜態導磁率。1J50 軟磁合金的工藝性能比較穩定，為大批量生產磁性能比較一致的零件創造了良好條件， 廣泛應用在伺服產品中，如銜鐵、上下導磁體、鐵芯等零件。

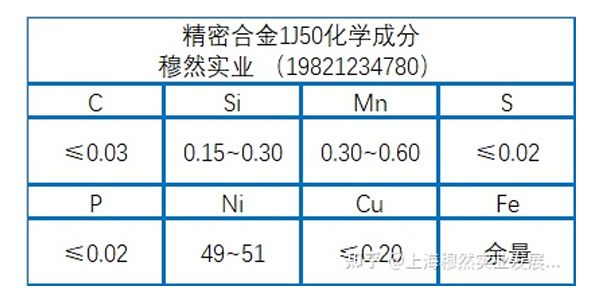

坡莫合金1J50化學成分

坡莫合金1J50升溫性能影響
當溫度由-70℃升至170℃時，1J50軟磁合金的金相結構無明顯變化，但其磁性能變化明顯。合金初始磁導率隨溫度的升高大幅變大，而超大磁導率在室 溫以下隨著溫度的降低而升高，在室溫以上基 本無變化；合金的飽和磁感應強度、剩磁、磁各向異性常數及矯頑力均隨著溫度的升高而下降。
坡莫合金1J50磁性能
(1) 1J50 軟磁合金經過氫氣氣氛熱處理后，晶粒會變得粗大，磁性能得到改善，氫氣保護氣氛熱處理的軟磁磁性能要優于低真空環境處理軟磁性能。
(2) 冷劇烈變形處理后，1J50軟磁合金晶粒明顯細化，晶界增多，應力變大，磁性能有所下降。
坡莫合金1J50退火工藝
通過對 1J50 軟磁合金試件進行一系列的工藝試 驗，1J50 軟磁合金采用氫氣退火保溫3—6小時后以150 ℃/H降至 600 ℃后快冷的工藝進行退火可以得到較好的磁性能指標。結合零件的專用工藝裝備，處理后零件表面質量、磁性能指標、外形尺寸公差 要求均能滿足產品使用要求。隨著 1J50 軟磁合金真空退火處理在生產中的應用，可以提高產品質量穩定性，降低產品光亮退火的生產周期，節約了產品制造成本。
3、坡莫合金1J22簡介
1J22是高飽和磁感應強度鐵鈷釩軟磁合金，在現有軟磁材料中該合金的飽和磁感應強度高(2.4T)，居里點也很高(980℃)，飽和磁致伸縮系數大(60～100×10-6)。由于飽和磁感應強度高，在制作同等功率的電機時，可大大縮小體積，在作電磁鐵時，在同樣截面積下能產生大的吸合力。由于居里點高，可使該合金能在其他軟磁材料已經完全退磁的較高溫度下工作，并保持良好的磁穩定性。由于有大的磁致伸縮系數，適于作磁致伸縮換能器，輸出能量高，工作效率也高。該合金電阻率低(0.27μΩ·m)，不宜在高頻下使用。價格較貴、易氧化、加工性能差，添加適量鎳或其他元素，可改善其加工性。
1.1 1J22材料牌號 1J22(Co50V2)。
1.2 1J22相近牌號 50КФ(俄羅斯)，Permendur(英國)，Supermendur(美國)，HiperCo50(美國)。
1.3 1J22材料的技術標準
GB/T 15001-1994 《軟磁合金尺寸、外形、表面質量、實驗方法和檢驗規則》
GB/T 15002-1994 《高飽和磁感應強度軟磁合金技術條件》
1.4 1J22化學成分 見表1-1。

表1-1%

1.5 1J22熱處理制度 冷軋帶材試樣：隨爐升溫到850～900℃，保溫3～6h,，以50℃/h速度冷卻到750℃，再以180～240℃/h速度冷卻至300℃出爐，退火介質為露點不高于－40℃的氫氣。
鍛坯所取試樣：隨爐升溫到1100℃±20℃，保溫3～6h，以50～100℃/h速度冷卻到850℃，保溫3h，然后以30℃/h速度冷卻到700℃，再以200℃/h速度冷卻至300℃出爐，退火介質為露點不高于－40℃的氫氣。
用于要求在較低磁場下具有較高磁感應強度、較低矯頑力、較高矩形比的材料：隨爐升溫到850℃±10℃，保溫4h，以50℃/h速度冷卻到750℃，保溫3h,然后以200℃/h速度冷卻到300℃出爐，在保溫(750℃)開始加1240～1600A/m直流磁場，退火介質為露點不高于－40℃的氫氣。
1.6 1J22品種規格與供應狀態 以冷軋帶材、冷拉絲材，熱軋（鍛）扁材和棒材，不經熱處理供應。品種規格、尺寸及允許偏差見表1-2，對尺寸有特殊要求的，由供需雙方協議。

表1-2

1.7 1J22熔煉與鑄造工藝 采用真空感應爐熔煉。
1.8 1J22應用概況與特殊要求 已生產、使用多年，性能穩定，材料較成熟。適宜做質量輕、體積小的航空、航天用電器元件，如微電子轉子、電磁鐵極頭、繼電器、換能器等。

二、1J22物理及化學性能

2.1 1J22熱性能 見表2-1。

表2-1[1]

2.2 1J22密度 見表2-2。
2.3 1J22電性能 見表2-2。
2.4 1J22磁性能
2.4.1 1J22居里點 見表2-2。
2.4.2 1J22飽和磁致伸縮系數 見表2-2。

表2-2

2.4.3 1J22標準中規定的磁性能
2.4.3.1 1J22不同厚度的典型靜態磁性能見表2-3。

表2-3[3]

2.4.3.2 1J22不同厚度的鐵損見表2-4。

表2-4[2]

2.4.4 1J22不同厚度的動態磁化曲線及損耗曲線 見圖2-1～圖2-5d=0.35、0.2mm厚的試樣清漆絕緣，d=0.1mm的試樣為氧化鎂絕緣。
2.5 1J22化學性能
2.5.1 1J22抗氧化性能 易氧化。

三、1J22力學性能
3.1 1J22技術標準規定的性能
3.2 1J22室溫及各種溫度下的力學性能
3.2.1 1J22硬度 合金軟態HRB90，冷硬態HRC35。
3.2.2 1J22拉伸性能
3.2.2.1 1J22抗拉強度 合金軟態σb=490MPa,冷硬態σb=1323MPa。
3.2.2.2 1J22規定非比例伸長應力[1] 合金軟態σP0.2=343MPa。
3.2.2.3 1J22斷后伸長率 合金的斷后伸長率δ=1%。
3.3 1J22持久和蠕變性能
3.4 1J22疲勞性能
3.5 1J22彈性性能
3.5.1 1J22彈性模量 合金的彈性模量E=216GPa。
四、1J22組織結構
4.1 1J22相變溫度
4.2 1J22時間-溫度-組織轉變曲線
4.3 1J22合金組織結構 該合金組織結構為體心立方晶格的單相固溶體，在900～930℃附近發生γ«α相轉變，當溫度低于730℃時，產生有序化，形成FeCo超結構，無序的α相轉變?yōu)橛行?alpha;′相。
五、1J22工藝性能與要求
5.1 1J22成形性能 合金經880℃左右快速淬火后，可以加工成薄帶和細絲，帶、絲可沖制、卷繞或加工成各種形狀的元器件。
5.2 1J22焊接性能 焊接性能較差。
5.3 1J22零件熱處理工藝
5.4 1J22表面處理工藝
5.5 1J22切削加工與磨削性能 該合金的熱軋（鍛）材、冷拉絲材和帶材，可切削和磨削加工。當合金加工成元器件，并經緩慢冷卻的終熱處理后，塑性很差，只能輕微研磨。
六、1J22使用范圍
6.1 航空、航天零部件
6.2 微電機轉子、電磁鐵極頭、繼電器、換能器等
6.3 電話耳機震動膜

七、1J22品種規格
7.1棒材、帶材、鍛件、半成品協商供應
